中性子科学研究施設

Neutron Science Laboratory

試料環境機器

2026.4.1現在

・施設で管理している試料環境機器リストです。
・課題申請や実験利用申し込みの際にはご確認ください。
　不明な点がございましたら、物性研技術職員までお問い合わせください。

List of sample environment instruments (SE) is shown below.
Please check the specification when applying the proposal as well as registering the experiment.
Please contact technical staff members if you have any questions.

◎消耗品について
・試料容器等は実験者が準備してください。
・液体窒素は、施設側で用意します。
・2024年度の共同利用に関しては、液体ヘリウムの使用料金は実験者の全額負担となります。詳細は装置責任者または技術　 職員にご相談ください。

◎ Consumables
・Consumables such as sample containers are basically to be prepared by users. Please contact the instrument leader in advance.
・Liquid nitrogen is to be provided by our facility.
・The cost of liquid helium is to be borne by users.  Please contact the instrument leader or technical staff members for details.

追記情報とお願い

2010年度以前に使用していた試料環境機器はこちらにも情報があります。情報が古い場合もございますので、気になる点については、物性研技術職員にご相談ください。
高温装置と高圧装置を利用希望の方は、事前に物性研技術職員までご相談ください。
装置の立ち上げと試料の取り付けは、ユーザーからのご協力をお願いしています。また、寒剤代は原則的にユーザー負担となります。

sample environments

低温 / Low Temperature

CTI

温度領域 Temperature range :
7K ~ 300K

台数 Number of the instruments :
各装置で1台ずつ
1 per each spectrometer

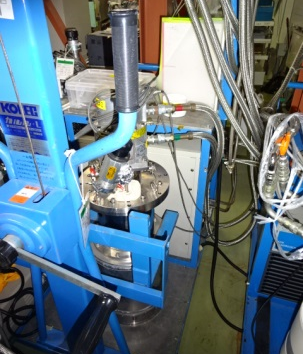

4K冷凍機（GM冷凍機）GM refrigerator (4K refrigerator)

温度領域 Temperature range :
4K ~ 300K

台数 Number Of the instruments :
3

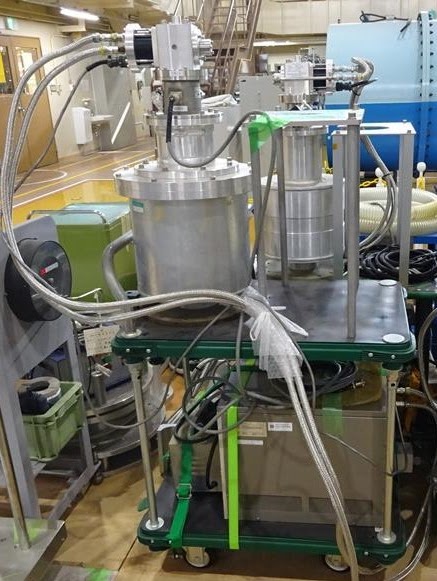

小型GM冷凍機Small GM refrigerator

温度領域 Temperature range :
4K ~ 300K

台数 Number of the instruments :
4台（GPTAS, PONTA, HQR, HER用）
1 each for GPTAS, PONTA, HQR, and HER

オレンジクライオスタット Orange Cryostat

温度領域 Temperature range :
1.5 K – Room
temperature
液体He使用量 Liquid helium consumption :
初期 15L、定常 5L/day
15 L for initial transfer, 5 L/day for daily transfer

台数 Number of the instruments :
6

1K冷凍機（3He循環型）3He refrigerator

温度領域 Temperature range :
0.7K ~ 100K
台数 Number of the instruments :
2台（ガイドホール・炉室各1台）
1 each for guide hall and reactor hall

マニュアル / 付録資料

Manual (Japanese only.)
Schematic view, including the piping diagram

3He無冷媒冷凍機 3He refrigerator

温度領域 Temperature range :
0.3K ~ 100K

液体He使用量 Liquid helium consumption : None

台数 Number of the instruments :
1

製造元 Manufacturer :
仁木工芸株式会社
Niki-Glass Co.,Ltd.,


Sorb温度・試料温度対応表
Below 3K, the sample temperature is controlled by the control of the sorb temperature. The sample temperature – sorb temperature diagram is here.

マニュアル(杉浦氏作成)
Manual by the SE team (Japanese)


マニュアル(仁木工芸作成)
Manual by Niki-Glass Co.,Ltd. (Japanese)

希釈冷凍機（無磁場用）Dillution refrigerator without magnet

温度領域 Temperature range :
0.06K ~
液体He使用量 Liquid helium consumption :
初期50L, 定常 10L / day
50 L for initial transfer, 10 L/day for daily transfer

台数 Number of the instruments :
1

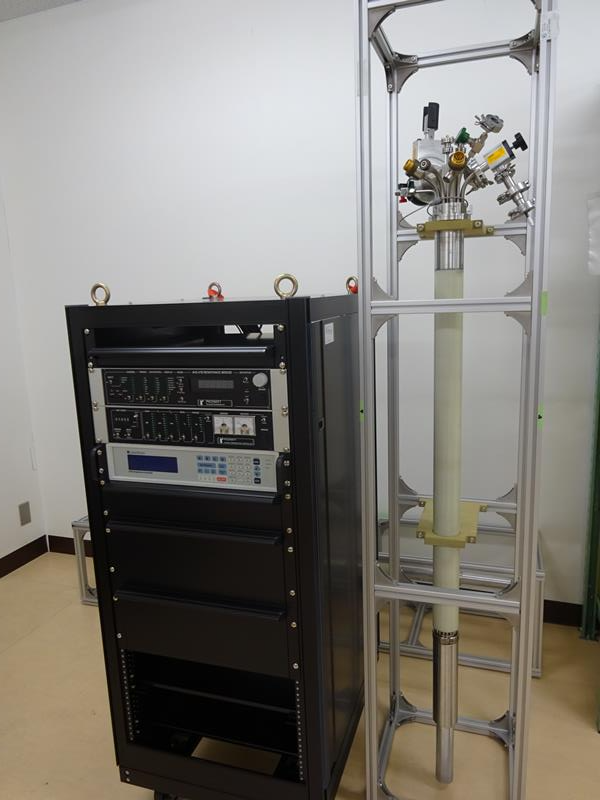

希釈冷凍機（有限磁場用）Dillution refrigerator with magnet

温度領域 Temperature range :
0.06K ~
最高磁場 Highest Magnetic field:
5T
液体He使用量 Liquid helium consumption :
初期100L, 定常20L / day
100 L for initial transfer, 20 L/day for daily transfer

台数 Number of the instruments :
1

sample environments

高温 / High Temperature

高温 CTI CTI for High-temperature

温度領域 Temperature range :
15K ~ 700K
台数 Number of the instruments :
2台（炉室・ガイドホール各1台）
1 each for guide hall and reactor hall

高温炉（旧早大高温炉）Furnace

温度領域 Temperature range :
300K ~ 1100K
台数 Number of the instruments :
1

※2010年度以降使用実績がないため、使用を検討する場合はご連絡をお願いいたします。

Note: Please contact technical staff if you wish to use the furnace. Nobody has used it since 2010.

sample environments

低温・高温兼用 / Low and High Temperatures

AGNESトップローディング冷凍機 Top-loading refrigerator for AGNES

温度領域 Temperature range :
3K ~ 800K
台数 Number of the instruments :
1台

製造元：株式会社ジェック東理社
Manufacturer: Jecc Torisha Co., Ltd.

sample environments

磁場 / Magnetic Field

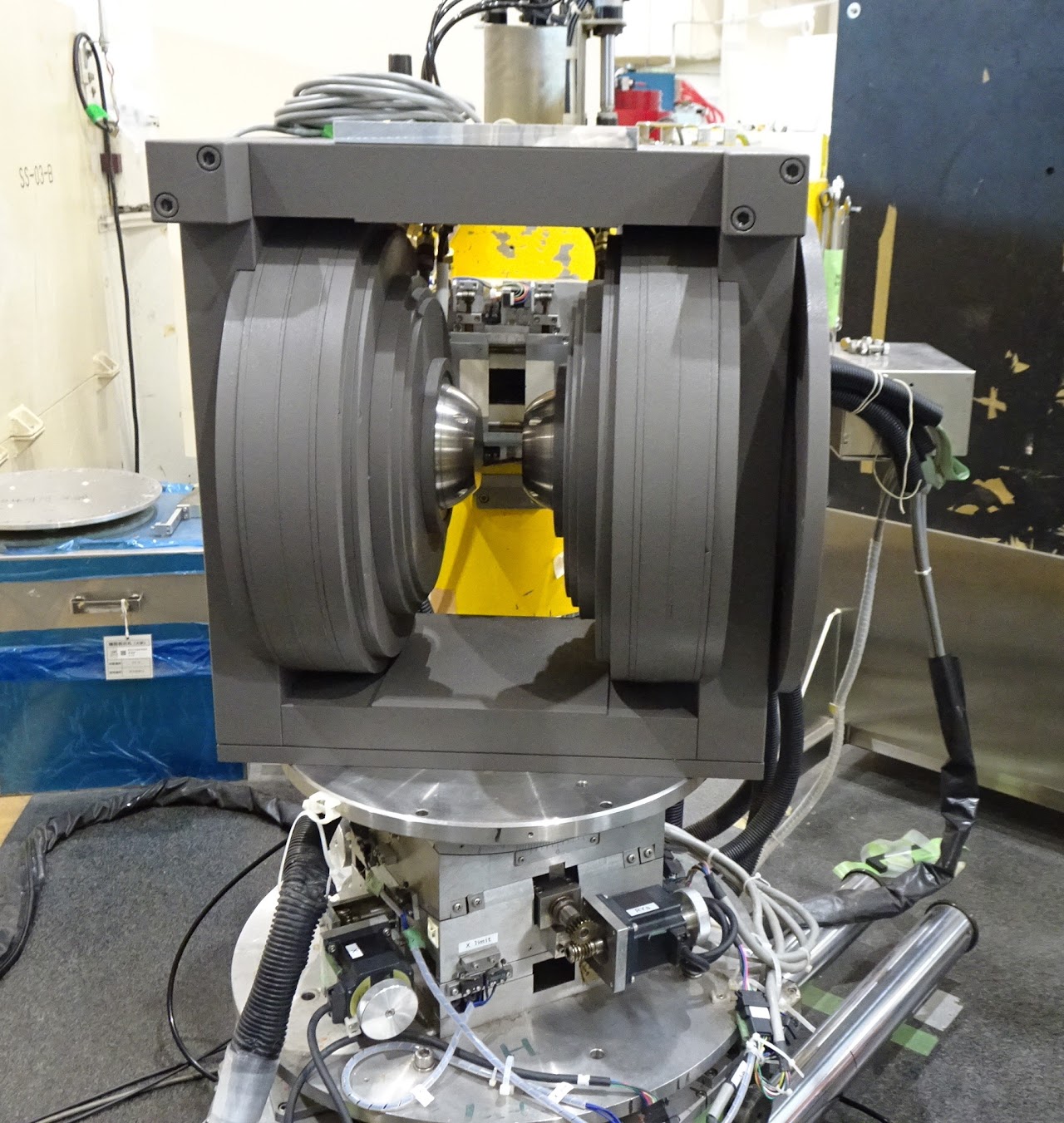

サイコロマグネット Dice-shaped normal-conducting magnet

温度領域 Temperature range :
4K ~ 300K
最高磁場 Highest Magnetic field:
1.1T

縦・横磁場両対応
超伝導マグネット（要冷却水）
Vertical/Horizontal Field-Compatible
Superconducting Magnet
(Cooling Water Required)

Number of the instruments 台数:
1

サンプル取付図面
電流-磁場変換テーブル
取扱説明書

Drawing, indicated how to mount the sample container

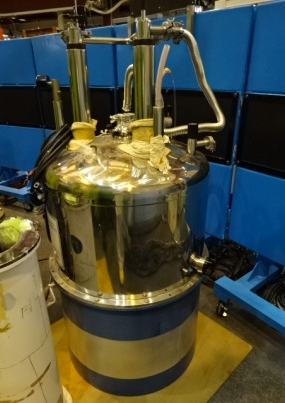

横磁場マグネット Transverse field superconducting magnet

温度領域 Temperature range :
2K ~ 300K
最高磁場 Highest Magnetic field:
6T
液体He使用量 Liquid helium consumption :
150 L for initial transfer, 30 L/day for daily transfer.
初期150L, 定常30L/day

超伝導マグネット
Superconducting Magnet

Number of the instruments 台数:
1

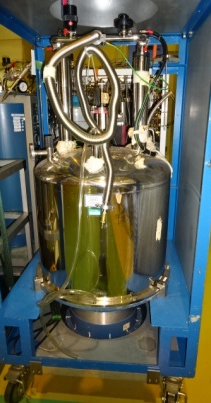

縦磁場マグネット Vertical field superconducting magnet

温度領域 Temperature range :
1.5K ~ 300K
最高磁場 Highest Magnetic field:
6T
液体He使用量 Liquid helium consumption :
150 L for initial transfer, 20 L/day for daily transfer
初期 150L、定常 20L/day

超伝導マグネット
Superconducting Magnet

Number of the instruments 台数:
1

試料位置と試料セルまとめ(2022)

Summary of the sample position in this magnet and exclusive sample container.

sample environments

高圧 / High Pressure

ピストンシリンダー型圧力セル / Piston-Cylinder type High-pressure Cell

C1-1@JRR-3とHRC@J-PARCで使用実績のあるピストンシリンダー型圧力セルの情報をこちらで公開しています。圧力セルはご自身でご用意ください。油圧プレスはこちらでご用意しております。
温度領域：0.7K ~ 300K 最高圧力：1.2GPa
Information on high-pressure cell which has been used at HER at JRR-3 and HRC at J-PARC is open here.
Maximum pressure is 1.2 GPa. Please prepare the cell by yourself. A hydraulic press is provided in guide hall and reactor hall.
